描述：TCS温度集中系统通过一对双绞线将现场16点或32点的热电阻、热电偶信号、毫伏、电阻信号传送到DCS系统，主要应用在温度点相对集中采集的区域。

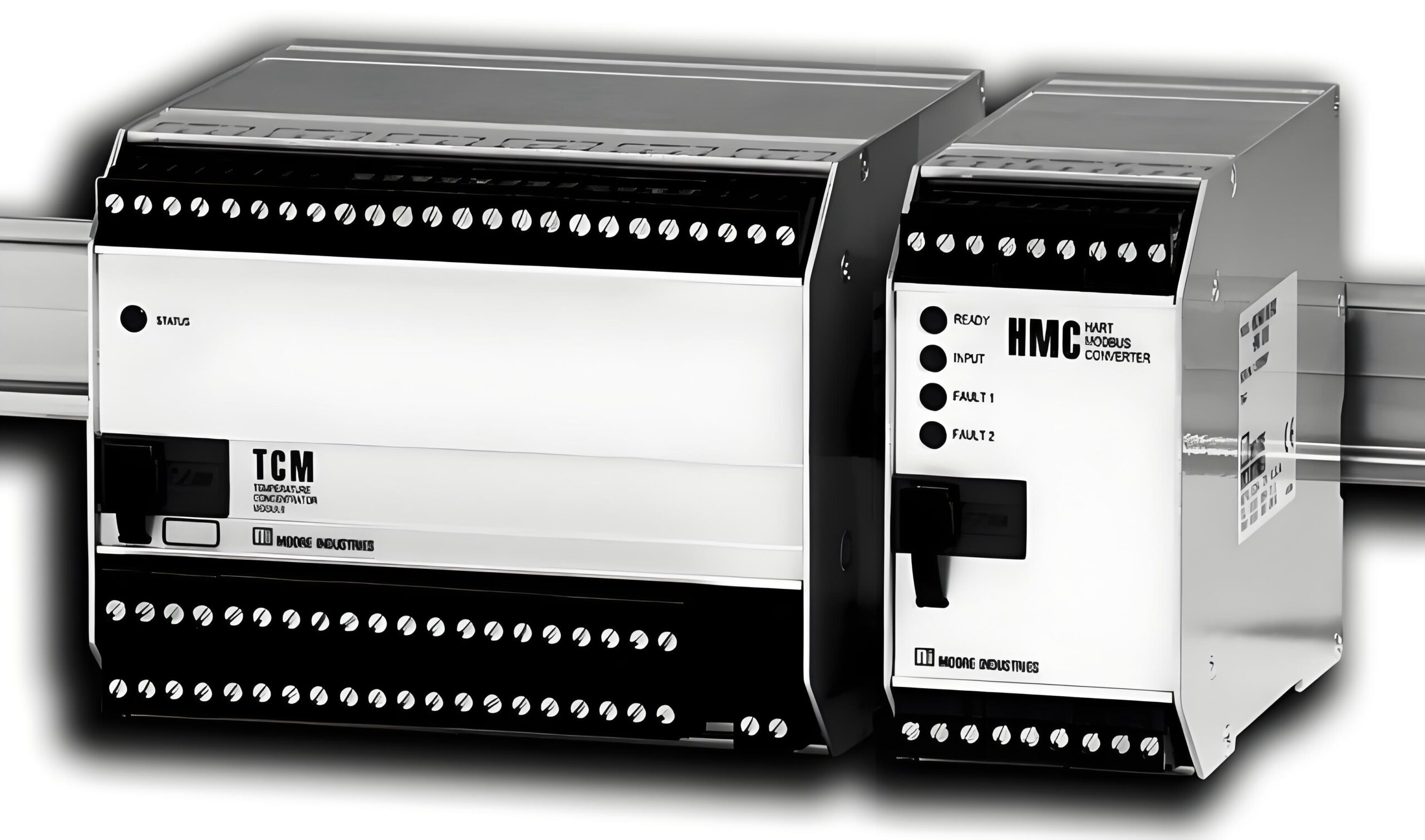

TCS温度集中系统由两个模块组成：

• TCM温度集中模块：直接接收现场温度传感器信号并变送为HART信号
• HMC协议转换模块：接收TCM的HART信号并转换成标准的MODBUS信号提供给DCS系统。

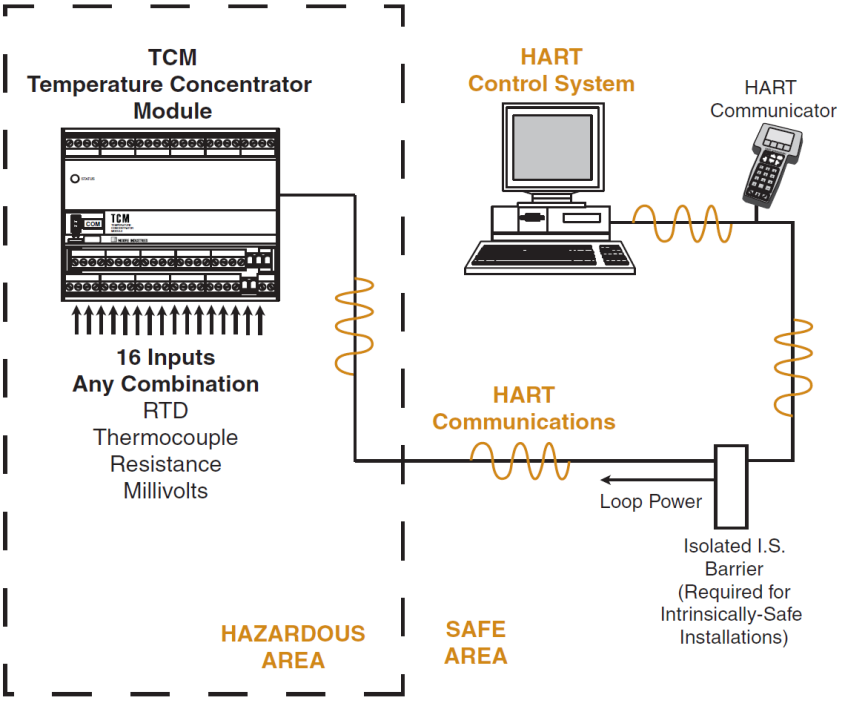

16点温度采集

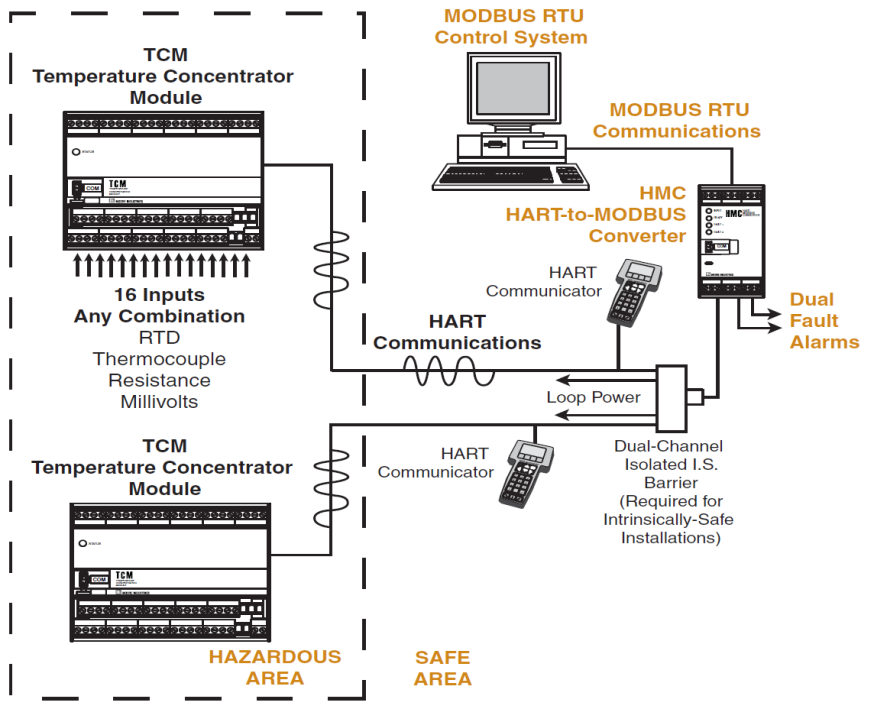

32点温度采集

集中采集方案特点

• 一根传输线代替了多组信号线
• 一个通讯卡代替大量温度IO卡
• 节省安全栅（防爆区域）
• 节省接线端子
• 节省接线施工量

优势：

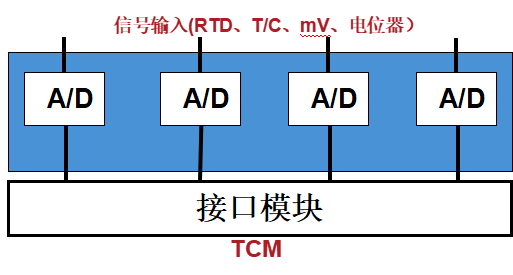

• TCM模块各输入通道间相互独立，互不干扰
• 每个通道可独立进行精确地设置，例如输入量程、传感器类型等，且各通道内置冷端补偿可选。
• 采用HART和MODBUS通讯协议，公开、通用
• 2、可用摩尔提供的PC软件或手操器进行远程组态
• 3、热电阻、热电偶，电阻以及毫伏信号，并可任意混合输入

TCM温度集中模块技术参数

• 20位的输入分辨率
• 5年稳定性
• 500Vrms输入、输出隔离能力
• -40℃到85℃的操作温度：
• 回路供电
• 金属封装外壳
• 10V/M抗射频及电磁干扰能力
• 防爆等级Class 1 Div 1 (Zone 0 Exia), or Class 1 Div 2 (Zone 2 Type N)

HMC协议转换模块技术参数

• 输入、输出隔离能力1000Vrms
• 标准的Modbus RTU输出
• 双色LED指示灯显示通讯、现场传感器和现场TCM的状态
• 多种报警设定：HART通讯、传感器、超限、仪表自身问题等。
• 环境温度：-40℃到85℃
