工作原理

连通器原理。高压玻璃板液位计与被测容器连接构成连通器，根据连通器原理，液位计内的液面与容器内的液面保持在同一水平高度，透过玻璃板观察到的液面情况即可反映容器内的液位实际高度。

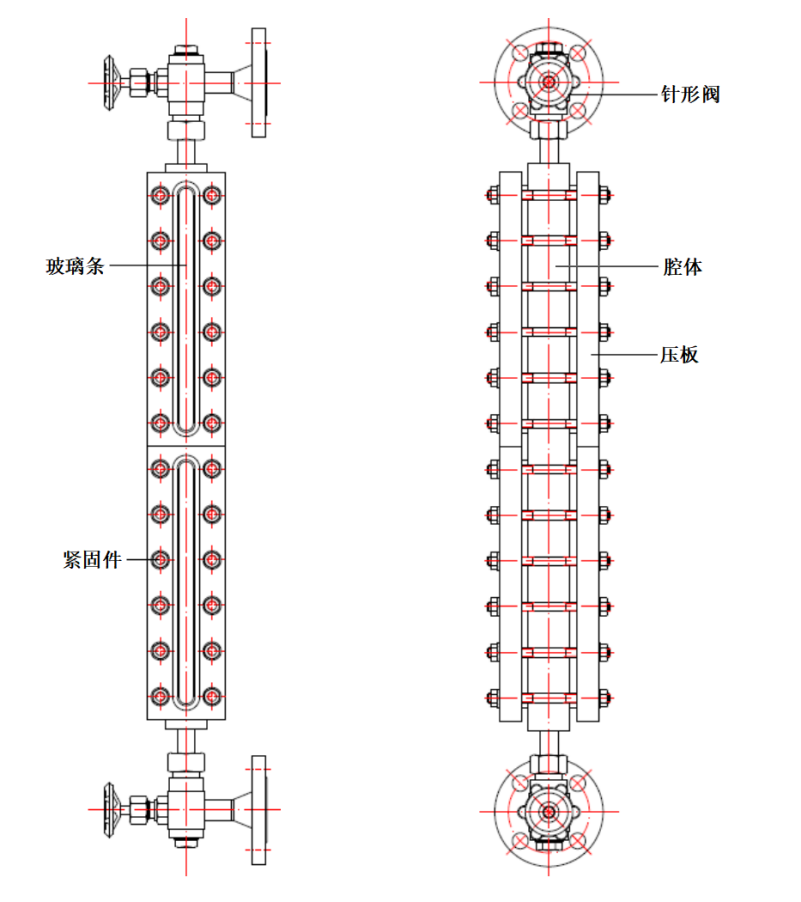

结构组成

玻璃板：是液位计的核心部件，采用高强度、耐高温、耐高压的特殊玻璃材料制成，如铝硅玻璃等，具有良好的透明度，能清晰地显示液位情况，并且具有很强的抗震性、耐冲击性和耐腐蚀性。

金属框架：用于固定和支撑玻璃板，通常采用优质的碳钢或不锈钢材料制成，具有良好的强度和耐腐蚀性，能够承受高压环境下的压力。

连接法兰：用于将液位计与被测容器连接起来，保证密封性能，使液位计与容器形成一个连通的系统。连接法兰的规格和尺寸根据不同的使用要求和容器接口进行设计。

阀门及安全装置：在液位计的上下端通常装有阀门，如针型阀等，不仅起到截止阀的作用，其内部的钢球还具有逆止阀的功能，当玻璃板意外破损时，钢球能在容器内压力的作用下自动关闭液流通道，防止液体大量外流，起到安全保护作用。

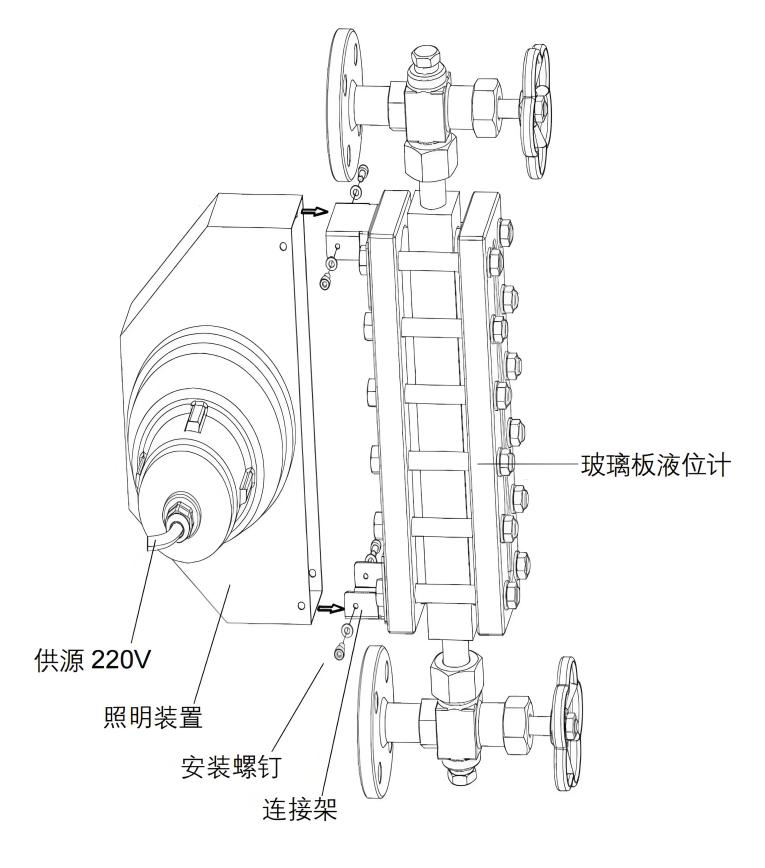

照明装置：一些高压玻璃板液位计配备了照明装置，如 LED 灯等，以便在光线较暗的环境下清晰地观察液位情况，提高读数的准确性。

特点

• 测量准确：能够在高温高压环境下准确测量液位高度，为工业生产提供可靠的数据支持。
• 显示直观：通过透明玻璃板直接显示液位，无需复杂的转换和计算，操作人员可以直观地观察到液位的变化情况，便于及时做出调整和决策。
• 结构简单：主要由玻璃板、金属框架、连接法兰等部件组成，没有复杂的电子元件和机械结构，因此具有较高的可靠性和稳定性，维护成本也较低。

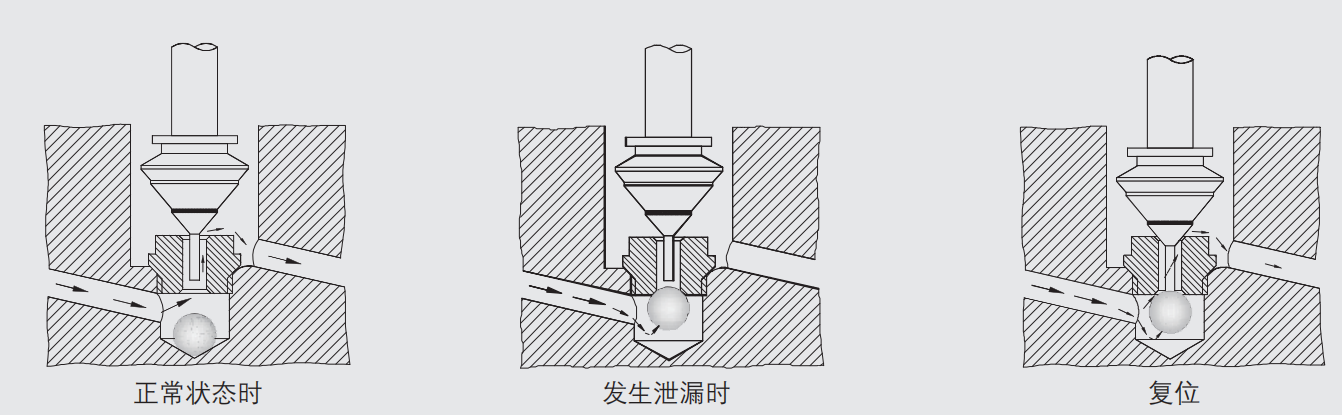

• 安全可靠：配备了安全钢球等安全装置，防止液体泄漏和事故的发生，保障了人员和设备的安全。原理是钢球位于阀座下方的凹槽内，在液位计发生泄漏的瞬间，钢球受到液体的冲击被托起而压在阀座上（压力≥ 0.3 MPa），阻断流动通道，因此可以减缓液体流失。关闭阀门时，阀芯会将钢球推回到初始位置。

应用领域

• 石油化工行业：用于监测各种石油储罐、反应釜、塔器等设备中的液位，确保生产过程的安全和稳定运行。
• 电力行业：在火力发电厂中，可用于监测锅炉汽包水位等，对于锅炉的安全运行和蒸汽的稳定供应起着重要作用。
• 冶金行业：用于监测高炉、转炉等设备中的液态金属液位，以及各种储罐中的酸碱液、润滑油等介质的液位。

选型与安装

选型：需要根据被测介质的性质（如温度、压力、腐蚀性等）、测量范围、安装方式等因素进行综合考虑，选择合适的型号和规格的高压玻璃板液位计。

安装：

安装前核对液位计型号、规格是否与工况匹配，确认法兰尺寸、压力等级、材质（如碳钢、不锈钢）符合被测介质（腐蚀性、温度、压力等）要求。

检查玻璃板是否有裂纹、划痕等缺陷，密封垫片（如石棉、四氟垫片）是否完好，金属部件有无变形或锈蚀。

确认液位计两端阀门（截止阀、止回阀）开关灵活，安全钢球（防泄漏装置）动作可靠。

安装位置与方式：

安装位置需便于观察，避免正对强光或阴暗角落（如需可配套照明装置），且远离振动源（如泵体），减少玻璃板因振动疲劳破损的风险。

必须垂直安装，确保液位计与容器的连通器原理有效发挥，倾斜会导致液位显示偏差。两法兰连接时，需保证液位计法兰与容器法兰的中心距偏差在允许范围内（通常 ±5mm），严禁强行对接，防止框架或玻璃板受力变形。

对于高温高压工况，建议在法兰连接处加装膨胀节，抵消设备与液位计因温度变化产生的热胀冷缩差异。

密封与安全装置：

安装密封垫片时，需确保规格匹配、无错位，拧紧法兰螺栓时应对称均匀受力，避免局部过紧导致垫片损坏或玻璃板受力不均。

若介质为有毒、易燃或高压液体，需在液位计与容器之间加装隔离阀，便于检修时切断介质；同时检查安全钢球的密封性能（可通过打压测试验证）。

管道预处理：

安装前需清理容器连接口和液位计内部的杂质（如焊渣、铁锈），防止杂质卡住安全钢球或划伤玻璃板。

对于粘稠或易结晶介质，需在液位计上下端管道加装伴热装置（如蒸汽伴热、电伴热），但需控制伴热温度，避免玻璃板因局部过热损坏。

使用与操作注意事项

首次投用操作

投用前先缓慢打开液位计上端阀门（排气阀），再缓慢打开下端阀门（进液阀），逐步排出液位计内的空气，防止介质冲击导致玻璃板破裂。

观察液位是否平稳上升，若出现异常波动或泄漏，立即关闭阀门检查。

日常观察与维护

定期清洁玻璃板表面，避免介质残留影响观察；若玻璃板结垢严重，需停机拆解清理，禁止用硬物刮擦玻璃表面。

观察液位时，需注意 “视差” 影响，应垂直于玻璃板表面读取液位，避免斜向观察导致读数偏差。

对于高温介质，需检查玻璃板是否有过热变色（如发白、裂纹），若出现异常立即停机更换。

安全操作规范

• 严禁敲击、碰撞液位计及连接管道，避免玻璃板受外力冲击破损。
• 当发现玻璃板有轻微裂纹或泄漏时，需立即关闭上下端阀门，待介质卸压后更换，禁止在带压状态下维修。
• 对于腐蚀性介质，需定期检查金属框架、法兰的腐蚀情况，若出现锈蚀或密封失效，及时更换耐腐蚀材质部件。

停机与检修操作

停机时，先关闭液位计下端阀门，再关闭上端阀门，缓慢打开排气阀卸压，待液位计内介质排空后再拆解检修。

更换玻璃板时，需选用同规格、同材质的高压玻璃（如铝硅玻璃、硼硅玻璃），确保其耐压等级与工况匹配，禁止用普通玻璃替代。

如何判断高压玻璃板液位计的玻璃板是否需要更换

判断高压玻璃板液位计的玻璃板是否需要更换，需结合其外观状态、运行表现及安全风险综合判断，以下是具体的判断依据和方法：

一、外观直接观察

出现裂纹或破损

这是最直接的更换信号。无论裂纹大小（包括细微裂纹、贯穿性裂纹），即使未发生泄漏，也必须立即更换。

原因：高压工况下，裂纹会在压力冲击、温度变化或振动中迅速扩大，可能导致玻璃板突然碎裂，引发介质泄漏（尤其是有毒、易燃、高压介质，风险极高）。

检查方法：定期用强光照射玻璃板表面，观察是否有肉眼可见的裂纹（包括边缘与金属框架接触部位，此处易因应力集中产生裂纹）。

玻璃变色或变质

长期接触高温、腐蚀性介质后，玻璃板可能出现发白、雾化、局部变色（如呈褐色、黑色），或表面出现 “起皮”“剥落” 现象，说明玻璃材质已因化学腐蚀或热老化受损，强度下降，需更换。

典型场景：在酸碱介质、高温蒸汽（如锅炉汽包液位计）中，玻璃可能因腐蚀或热应力导致材质劣化。

二、运行状态异常

出现泄漏或密封失效

若玻璃板与金属框架的密封处出现介质渗漏（即使轻微渗漏），且排除密封垫片老化、螺栓松动等原因后仍无法解决，可能是玻璃板因变形、边缘破损导致密封面不平整，此时需更换玻璃板。

注意：泄漏可能伴随 “嘶嘶” 声（高压气体）或局部结露、结霜（低温介质），需及时停机检查。

抗压性能下降的表现

在正常工况压力下，若观察到玻璃板有轻微鼓凸变形（非平面状态），或在压力波动时出现 “颤动”“异响”，变形或异响意味着内部应力失衡，说明玻璃已无法承受当前压力，存在碎裂风险，必须立即更换。

三、基于使用环境和寿命的预防性更换

超过推荐使用年限

高压玻璃板的使用寿命受材质、工况（温度、压力、介质腐蚀性）影响，一般建议在1-3 年内（具体参考厂家说明）进行预防性更换，尤其在以下场景：

• 介质为强腐蚀性（如强酸、强碱）；
• 长期处于高温（≥200℃）或频繁温度波动环境；
• 设备振动较大（如靠近泵、压缩机）。

即使外观无明显异常，老化的玻璃材质可能已存在内部损伤（如微裂纹），难以通过肉眼发现。

与设备检修同步更换

在液位计整体检修、更换密封件或阀门时，建议同步检查玻璃板状态，若使用时间接近推荐寿命，可直接更换新玻璃，避免短期内重复停机。

四、禁止继续使用的临界情况

当出现以下情况时，必须立即停用并更换玻璃板，禁止继续运行：

• 玻璃板有明显贯穿性裂纹，或局部已碎裂、脱落；
• 运行中观察到玻璃表面出现 “蛛网状” 裂纹（应力集中的典型表现）；
• 泄漏严重，无法通过关闭阀门临时控制；
• 玻璃与框架连接处出现变形，导致密封完全失效。

玻璃板更换核心原则

原则：“安全优先，预防为主”。优先通过外观检查（裂纹、破损、变色）和运行状态（泄漏、变形）判断，结合使用环境和寿命进行预防性更换，避免因玻璃失效引发安全事故。更换时需选用同规格、同材质的高压专用玻璃（如铝硅玻璃、硼硅玻璃），严禁用普通玻璃替代。

总结

高压玻璃板液位计的安装和使用需围绕 “安全、准确、稳定” 原则，重点关注密封性能、受力平衡、介质适配性及日常维护，尤其在高压、高温、腐蚀性工况下，需严格遵循操作规范，避免因细节疏忽导致设备故障或安全事故。
